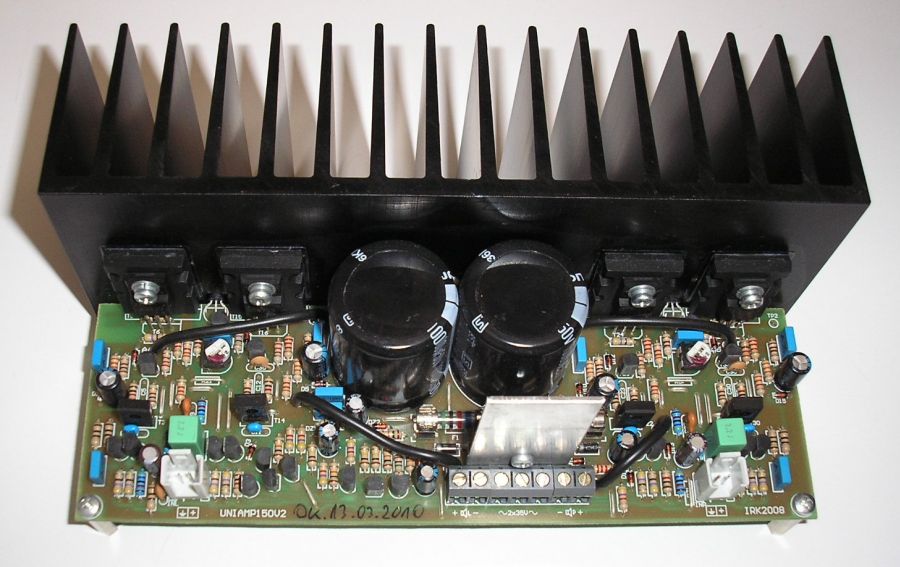

Stereofoniczny wzmacniacz o mocy 2x120W/4omach. Zalecane trafo 250W 2x35V max na bez obciążeniaczyli typowe 2x32V, min 2x24V.

Podstawowe funkcje:

• stereofoniczna końcówka mocy z zasilaczem
• ciche włączanie/wyłączanie (bez przekaźnika)
• zabezpieczenie zwarciowe
• zabezpieczenie termiczne (90/77*C)

Podstawowe dane:

• pasmo 4hz-50khz
• THD 1khz 1W <0,05%
• S/N 90-96dB 1W (A) (w zależności od poz. pot. głośności)
• dynamika 107-114dB (A) (w zależności od poz. pot. głośności)

W tej wersji zostało poprawionych kilka szczegółów. Dzięki rezygnacji z symetrii ułożenia elementów, źródła prądowe zostały przeniesione bliżej siebie po lewej stronie plytki co poprawiło symetrie kanałów. Odczulono zabezpieczenia dla wysokich tonów. Dodano w kluczowych miejscach kondensatory odsprzęgające zasilanie. Zmianie uległy złącza sygnału i zmieniono wielkość sprzęgającego kondensatora wejsciowego. Dodatkowo połączono na krótko mase sygnałową z masa zasilania. Zmieniony został profil radiatora tak aby pasował do dedykowanej obudowy (w trakcie konstruowania).
